FONTANA ANZIO

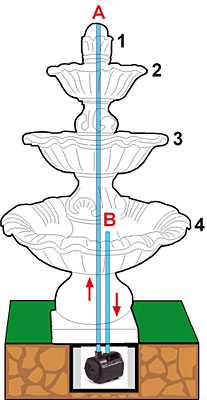

Schema di montaggio della pompa

811/S - FONTANA ANZIO CON BASE



Caratteristiche tecniche:



A - Tubo in PVC per fuoriuscita acqua

B - Tubo in PVC per pescaggio acqua

1 - Terminale a pigna

2 - Vasca piccola

3 - Vasca media

4 - Vasca grande con base

--------------------------------------



In questo modello di fontana, la pompa  dovrÓ essere collocata all'interno della base inferiore.

La base dispone di una finestra di ispezione per poter effettuare i vari collegamenti idrici ed elettrici.


Al centro di ogni vasca Ŕ presente un foro, entro il quale far passare il tubo (A) ( acquistabile a parte ) proveniente dalla pompa.
Nella vasca grande (4) Ŕ presente un secondo foro dove far passare il tubo (B) di pescaggio proveniente dalla pompa.

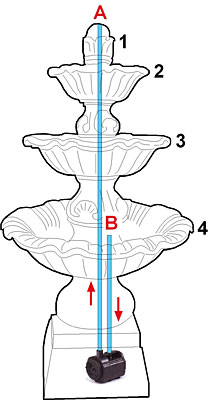

812/S - FONTANA ANZIO SENZA BASE



Caratteristiche tecniche:



A - Tubo in PVC per fuoriuscita acqua

B - Tubo in PVC per pescaggio acqua

1 - Terminale a pigna

2 - Vasca piccola

3 - Vasca media

4 - Vasca grande

--------------------------------------



In questo modello di fontana, la pompa dovrÓ essere collocata sotto o a fianco di essa, all'interno di un pozzetto interrato (vedi figura sotto).




Pozzetto in PVC
(Non fornito da noi, ma acquistabile presso qualsiasi negozio di ferramenta)



Al centro di ogni vasca Ŕ presente un foro, entro il quale far passare il tubo (A) ( acquistabile a parte ) proveniente dalla pompa.


Nella vasca grande (4) Ŕ presente un foro apposito, dove deve essere fatto passare il tubo (B) di pescaggio proveniente dalla pompa.
