PILETTA DI SCARICO REGOLABILE ( 1" )

Caratteristiche tecniche:



A - Piletta superiore

H cm 3 x ě cm 6 x foro interno ě cm 3



B - Guarnizione superiore

ě cm 6



C - Guarnizione inferiore

ě cm 6,5



D - Supporto inferiore ( 1" )

H cm 2 x ě cm 6,5



E - Vite di fissaggio

H cm 8



--------------------------------------------------------------

La piletta superiore (A) e la guarnizione (B) devono essere montate sopra il foro di scarico della fontana/lavandino/vasca/ecc., mentre la guarnizione (C) con il supporto inferiore (D), devono essere montate sotto.

Alla fine dovrÓ essere utilizzata la vite di fissaggio (E) per bloccare il tutto.

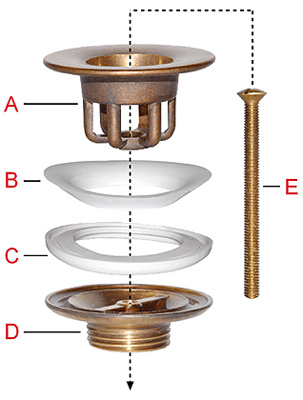

Figura 1
